产品简介

JY2800是山东君翼电子科技有限公司研发生产的顶照式X射线车辆安全检测系统，该系统采用履带输送结构设计，无需司机驾驶，自动输送车辆进入扫描装置，实时成像，适用于对中小型载货载客汽车实施快速彻底检查并能大限度保障人员安全。该产品配置顶照式300千伏光源，U形探测器，具备高能穿透力和更优化的视角，帮助快速检测隐藏在车辆内的危险品及违禁品，如武器，爆炸物，毒品，走私品等。

产品特点

• 无人驾驶
• 履带输送式设计，无需司机驾驶，自动输送车辆进入扫描装置.

• 辐射安全
• 车辆扫描时, 司机和乘客下车, 避免人身伤害，实现零辐射.

• 扫描成像
• 履带输送车辆，能确保车辆通过扫描装置时匀速行驶，有利于机器产出高质量的图像.

• 高穿透力
• JY2800配备高能量300千伏光源，典型穿透力可达70mm的钢板，可实现对中型载客载货车辆高能穿透扫描.

• 顶照式光源, U形探测器设计
• JY2800配置顶照式光源，U形探测器,提供更优化的角度高清成像.

• 双能物质识别
• JY2800可进行自动物质识别，可以区分有机物，无机物和难穿透的金属物品。可以帮助操作员快速识别各种危险物品.

• 自动车牌识别（选配）
• 据不同的客户需求，我们可以集成自动车牌识别功能.

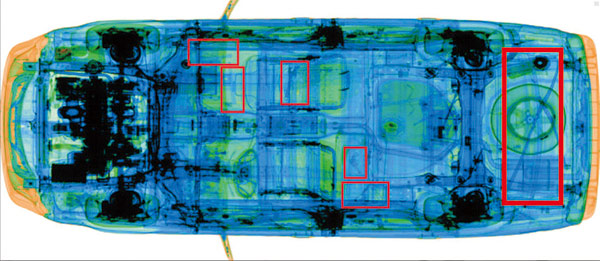

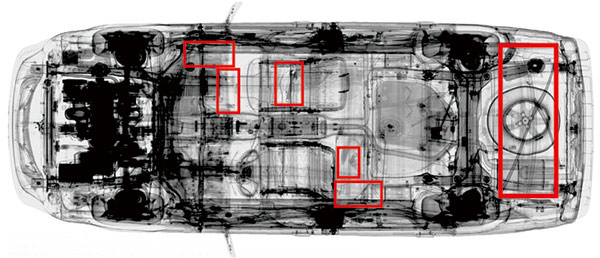

效果图

技术指标

基本参数

• 设备尺寸
• 16.5(长)*6.5(宽)*5.5(高)米

• 占地面积
• 根据现场施工条件，需注意，履带安装要做基坑，顶部需留额外3米高做吊装

• 通道尺寸
• 3(宽)*3(高)米

• 扫描速度
• 5-10 千米每小时

• 典型通过率
• 100 辆/小时

• 车长
• 20m可延展

• 穿透力
• 典型值70mm钢板, 应用值40mm钢板

• 线分辨率
• 直径1.2mm铜线

• 探测器形状
• 高分辨率U型探测线

• 安全标准
• 符合GB15208.0-2005要求

• 功耗
• 15KVA

• 操作台
• 24英寸单联操作台

• X射线发生器
• (双能)

• 光源
• 300kv, 密封油冷

• 出束方向
• 顶照式

操作环境

• 操作温度/湿度
• 5℃-40℃ / 0%-90%(湿度)

• 存储温度/湿度
• -23℃-60℃ / 10%-90%(湿度)

• 电源要求
• 380 VAC±15%, 3 相 50-60Hz ±3Hz

设备功能

• 软件
• 操作员保护密码登录，检查车辆信息列表，数据查询，用户管理，实时曲线，回放等

• 图像功能
• 彩色/黑白，局增，超增，反色，有机物剔除/无机物剔除，加亮/减暗，放大/缩小，实时视频，实时抓拍（定制），有机物无机物彩色图像显示
